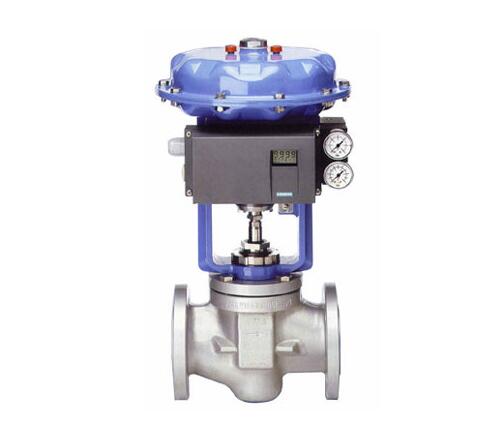

产品特点 NBKVHM精小型气动薄膜套筒调节阀为老一代ZMAM型的改进型产品。具有稳定性好、通用性强、易维修等优点。单密封型适用于泄漏要求较严，压差不大的干净介质场合，改进后，可当切断阀使用;双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。 1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。 2、阀芯导向面大，可改善由涡流和冲击引起的振荡。 3、比普通的单、双座调节阀噪声降低10dB左右。 4、结构简单，装拆维修方便，并具有如下优点： ?①采用平衡式结构,阀前后介质压差对阀瓣产生的不平衡力非常小,相同工况下同类型阀门所需要的执行机构推力小,所以其阀杆直径比单座非平衡阀设计或选择更小。 ?②阀杆与填料之间的摩擦力比较小,减小了阀门动作的阻力,且阀杆和填料的磨损也小,使用寿命增加。另外,较小直径的阀杆在中高温时热胀冷缩变化量小,避免了在中高温时阀杆与填料之间摩擦力增大或互相抱卡塞住的情况发生。 ?③由于新型套筒阀是平衡式结构,与非平衡式的直通单座阀比较,所配置的执行机构可以比较小,但却可以克服比直通单座调节阀高的介质压差。例如,DN200/DN250/DN300的新型套筒调节阀可配置气缸式执行机构,可适应更大范围的工作压差。最大阀座直径时,允许工作压差是相同配置直通单座调节阀的2倍左右,也可配置薄膜式执行机构和防爆电动执行机构。 ?④新型套筒调节阀采用自对中无螺纹卡入式阀座结构和模块化设计,阀门拆装方便,并能达到Ⅳ级以上泄漏量标准。 ?⑤在150℃以下时,金属硬密封可以达到Ⅳ级以上泄漏量标准,聚四氟乙烯软密封可以达到Ⅵ级泄漏量标准。DN200/DN250/DN300的新型套筒调节阀使用寿命高于直通单座调节阀。 技术参数 阀体部分 阀体型式：铸造球型阀 公称通径：DN25、32、40、50、65、80、100、200、250、300、350、400、450 公称压力：PN1.6、2.5、4.0、6.4、10Mpa ANSI150、300、600Lb JIS10K、20K、30K 连接方式：法兰：FF、RF、RTJ、等 焊接：SW、BW 法兰距：符合IEC534 阀盖形式：标准型、加长型(散热、低温、波纹管密封) 填料：V型聚四氟乙烯、柔性石墨填料等 密封垫：金属夹石墨密封垫 执行机构：气动：薄膜多弹簧执行机构气开式、气关式、双作用气缸式执行机构 电动：普通型381LPSL、防爆型381L系列 定位器：电气阀门定位器、智能型数字定位器 附件：电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等 阀内部件 阀芯型式：单座套筒阀芯、双座套筒型阀芯 流量特性：等百分比、线性、快开 内件材质：标准材质组合及使用温度、压力范围请参阅附录 阀体材质：WCB、WC9、CF8、CF8M等 阀盖材质：WCB、WC9、CF8、CF8M 阀芯材质：304、304+STL/PTFE、316、316+STL/PTFE 填料材质：“V”型PTFE、柔性石墨、波纹管 外形尺寸 公称通径 L(mm) H(mm) H1(mm) A(mm) 重量(kg) PN1.6MPa PN4.0MPa PN6.4MPa 普通型 散热片型 25 184 197 210 410 560 72 285 34 40 222 235 251 455 620 87 45 50 254 267 286 457 627 92 52 65 276 292 311 610 790 105 360 95 80 298 317 337 622 807 110 110 100 352 368 394 640 850 127 138 150 451 473 508 870 1130 174 470 244 200 600 600 650 890 1150 209 317 250 720 760 800 1210 1490 300 620 495 300 820 850 870 1230 1510 350 715
